Серія KAN-therm ultraLINE
Система KAN‑therm ultraLINE – це інноваційне, єдине на інсталяційному ринку технічне рішення, призначене для монтажу як стандартних внутрішніх систем опалення та водопостачання, так і спеціалізованих трубопровідних мереж, наприклад, для транспортування стисненого повітря. Унікальна конструкція та можливість гнучкої конфігурації комплексного рішення надає велику зручність для роботи монтажникам та проектувальникам. Гнучкість конфігурації системи KAN‑therm ultraLINE полягає в можливості застосування різних типів труб при використанні тієї ж конструкції фітингів в латунному або полімерному (PPSU) виконанні, а також полімерних (PVDF) кілець.
Гнучкий вибір матеріалу
Система KAN‑therm ultraLINE – це можливість для довільної конфігурації системи відповідно до ваших уподобань, вимог інвестора або специфіки будівлі.

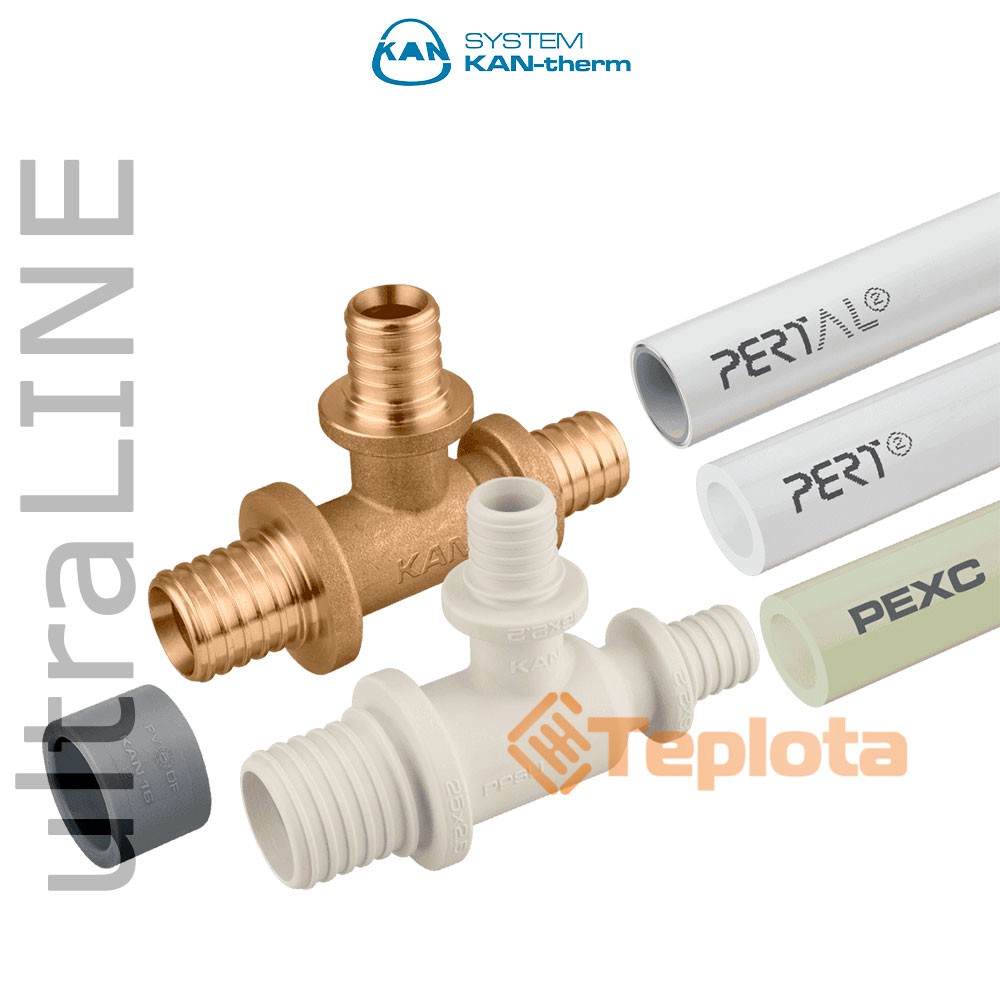

В асортименті є різні конструкції труб, а також фітинги з полімеру PPSU та латуні. Герметичність та високу механічну міцність з'єднання гарантують натяжні кільця із спеціально підібраного матеріалу PVDF.
У всьому діапазоні діаметрів 14-32 мм використовуються труби PERTAL², фітинги ultraLINE у латунному або полімерному (PPSU) виконанні, а також полімерні (PVDF) кільця.
Додатково, в діапазоні діаметрів 14-20 мм, використовуються труби PEX і PERT², що з'єднуються з фітингами ultraLINE у латунному та полімерному (PPSU) виконанні, а також полімерними (PVDF) кільцями.
Завдяки цьому унікальному рішенню Ваші об'єкти будуть змонтовані з використанням найсучасніших інсталяційних технологій, доступних на ринку.
Симетричне натяжне кільце
Симетрична конструкція натяжного кільця дозволяє виконувати монтаж без спеціального позиціонування, встановлюючи його на трубі будь-якою стороною.
Ця особливість не тільки данина зручності монтажу, але, перш за все, гарантія правильно виконаних з'єднань навіть у несприятливих будівельних умовах.
Спеціально підібраний високоякісний матеріал PVDF гарантує дуже високу механічну міцність кільця та одночасно його високу еластичність, що підтверджено випробуванням у лабораторії KAN.
Оптимізована гідравліка
У системі KAN‑therm ultraLINE для з'єднання окремих елементів використовується техніка натяжного кільця. У цій техніці монтажу, крім іншого, використовується процес розширення кінця труби (локальне збільшення діаметра).
Завдяки цьому на місці з'єднання труби з фітингом зменшується звуження внутрішнього діаметра трубопроводу, що веде до зменшення місцевих втрат тиску всієї системи.
Монтаж 270°
В умовах будівництва часто доводиться виконувати з'єднання у важкодоступних місцях, що вимагає від монтажників високої фізичної підготовки. Іноді навіть гімнастичні навички не допомагають, тому що конструкція та габарити фітингів, а також розмір інструменту стають перешкодою на шляху монтажу.
З самого початку фітинги ultraLINE розроблялися та проводились з урахуванням таких ситуацій. Можливість підходу насадками («вилками») преса до фітингу під кутом до 270 градусів дозволяє виконати з'єднання надзвичайно просто та зручно навіть у важкодоступних місцях.
Безорінгове з'єднання
Фітинги ultraLINE мають спеціально профільовані штуцери, завдяки яким конструкція позбавлена додаткових ущільнень.
На штуцер закладається розширений кінець труби, потім на місце з'єднання натягується полімерне кільце. Труба затискається по периметру на штуцері з'єднувача у всій площині контакту. Такий спосіб з'єднання дозволяє прокладати трубопроводи в будівельних конструкціях (у стяжці підлоги та під штукатуркою) без будь-яких обмежень.
У процесі монтажу нам не потрібно звертати увагу на якість та стан ущільнювачів, адже їх там немає!
Безорінгові з'єднання функціонують без проблем в інвестиціях вже понад 30 років – це один із найбезпечніших та найнадійніших методів монтажу полімерних труб.
Переваги системи KAN‑therm ultraLINE:
- єдина труба на ринку з шаром гнучкого алюмінію, який гарантує безпечне розширення
- висока міцність і безпека з'єднань
- гнучка конфігурація системи
- універсальне застосування
- висока стійкість до помилок монтажу
- можливість прихованого монтажу в конструкціях
- швидкий, простий і зручний монтаж навіть у важкодоступних місцях
- можливість використання спеціальних інструментів і приводів для «Press» з'єднань
- високий рівень безпеки праці
- стійкість до процесу корозії
- підвищена гідравліка системи
- значне зменшення звуження діаметрів поперечного перерізу
- сумісність з іншими системами KAN‑therm
- відсутність додаткових ущільнень
- широкий асортимент з'єднувачів з різьбою і фітингів
- елементи доступні з пластику та латуні - 100% замінні
- естетичний вигляд та світлий колір фітингів PPSU значно підвищують видимість елементів в темних приміщеннях.
Система KAN‑therm ultraLINE – чудова альтернатива для виконання внутрішньої поквартирної розводки систем опалення або охолодження, а також водопостачання у будівництві багатоповерхового житла. Доступний діапазон діаметрів до Ø32 мм дає можливість для створення комплексних систем опалення, охолодження та водопостачання в індивідуальному будівництві житла.
KAN-therm - Система UltraLINE - труба PERTAL2
Надійна техніка з'єднання та невеликі розміри з'єднувачів та фітингів ultraLINE дозволяють використовувати ці елементи при прокладанні трубопроводів у товщі підлоги. Труба PERTAL² з гнучким шаром алюмінію дозволяє легко та безпечно надавати їй потрібну форму, завдяки чому процес прокладання трубопроводу дуже зручний навіть у разі великих діаметрів.
Каталог KAN-Therm UltraLine.pdf - 3792 Кб |
- Діаметр трубопроводу: 16 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Натяжне кільце (гільза)
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: PVDF
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Труба PE-Rt / Al
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Зовнішній діаметр: 14 мм
- Товщина стінки: 2,00 мм
- Матеріал труби: PE-RT/Al/PE-RT
- Робочий тиск: до 10 bar
- Кількість у бухті: 200
- Ціна вказана: За 1 м.п.
- Країна виробник: Польща
- Матеріал труби: Поліетилен PE-Xc
- Діаметр труби: 16 мм
- Кисневий бар'єр: Є
- Особливості: В ізоляції
- Діаметр трубопроводу: 16 мм
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Труба PE-Xc
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Кількість у бухті: 50
- Ціна вказана: За 1 м.п.
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Перехід на мідь
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Діаметр трубопроводу: 16 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Муфта редукційна
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Країна виробник: Польща
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Заглушка
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Діаметр трубопроводу: 20 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Муфта редукційна
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Країна виробник: Польща
- Діаметр трубопроводу: 25-26 мм
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Труба PE-Rt / Al
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Зовнішній діаметр: 25-26 мм
- Товщина стінки: 2,50 мм
- Матеріал труби: PE-RT/Al/PE-RT
- Робочий тиск: до 10 bar
- Кількість у бухті: 25
- Ціна вказана: За 1 м.п.
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Тип різьблення: Внутрішня
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Кут 90° (коліно)
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Діаметр підключення: DN 20 (3/4")
- Країна виробник: Польща
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Кут 90° (коліно)
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: PPSU
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Діаметр трубопроводу: 16 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Трійник
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Країна виробник: Польща
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Перехід на мідь
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Трійник
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: PPSU
- Країна виробник: Польща
- Діаметр трубопроводу: 20 мм
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Трійник
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: PPSU
- Країна виробник: Польща
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Внутрішня
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Перехід прямий різьбовий
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Діаметр підключення: DN 20 (3/4")
- Країна виробник: Польща
- Діаметр трубопроводу: 16 мм
- Діаметр трубопроводу: 25-26 мм
- Діаметр трубопроводу: 32 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Трійник
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: PPSU
- Країна виробник: Польща
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Кут 90° (коліно)
- Сфера використання: Опалення, Тепла підлога, Водопостачання, Стиснене повітря
- Матеріал: Латунь (стандартна)
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Інструмент
- Країна виробник: Польща
- Діаметр трубопроводу: 14 мм
- Діаметр трубопроводу: 16 мм
- Діаметр трубопроводу: 20 мм
- Діаметр трубопроводу: 25-26 мм
- Діаметр трубопроводу: 32 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Інструмент
- Країна виробник: Польща
- Діаметр трубопроводу: 16 мм
- Діаметр трубопроводу: 20 мм
- Діаметр трубопроводу: 25-26 мм
- Тип різьблення: Немає різьби
- Серія продукту: KAN-therm ultraLINE
- Тип виробу: Інструмент
- Країна виробник: Польща
